云磁盘 CDS

时间：2019-04-19 16:49
阅读：188 次

创建CDS磁盘

应用场景

每台BCC上最多挂载5块CDS磁盘，您可以通过三种方式创建磁盘：

方法一：创建BCC的同时创建CDS磁盘

通过这种方式创建的CDS磁盘会自动挂载到这台BCC上，您只需要后续对CDS磁盘进行格式化。
详细步骤参考创建BCC 操作指南。

方法二：为已有的BCC创建CDS磁盘

如果您已有的BCC实例，需要再配置一块CDS磁盘，通过这种方式，将创建的CDS磁盘会自动挂载到这台BCC上。然后您只需要后续对CDS磁盘进行格式化即可。

操作步骤如下：

登录百度智能云官网。
登录百度智能云平台：
- 若没有用户名，请先完成注册，操作请参考注册百度账号。
- 若有用户名，登录操作请参考登录。
选择地域，用户根据需要选择地域。
- 百度智能云目前开放多区域支持，如果您需要在多区域创建CDS磁盘，请参考区域选择说明。
- 在不同区域创建的磁盘相互独立。
选择“产品服务>云服务器 BCC”，进入“云服务器列表”页面。
点击BCC实例名称，进入实例详情页，选择本实例磁盘页签。
点击<创建CDS磁盘>，进入“创建实例”页面。
用户根据所需选择付费方式及地域，磁盘类型（高性能云磁盘、普通云磁盘或SSD云磁盘），磁盘容量、购买时长等，点击<下一步>确认订单。
支付并确认付款，若显示信息为“支付成功”，完成CDS磁盘的创建，用户将收到CDS磁盘购买成功的短信提示。

方法三：直接创建CDS磁盘

如果您考虑后续将磁盘挂载到目标BCC，可以直接单独购买CDS磁盘，并对CDS磁盘进行格式化。操作步骤如下：

登录管理控制台，选择“产品服务>云磁盘 CDS”，进入“磁盘列表”页面。
点击<创建CDS磁盘>，进入“创建实例”页面。
用户根据所需选择付费方式及地域，磁盘类型（高性能云磁盘、普通云磁盘或SSD云磁盘），磁盘容量、购买时长等，点击<下一步>确认订单。
支付并确认付款，若显示信息为“支付成功”，完成CDS磁盘的创建，用户将收到CDS磁盘购买成功的短信提示。

挂载CDS磁盘

选择“产品服务>云服务器 BCC>磁盘”，进入“CDS磁盘列表”页面。
选中需挂载的CDS磁盘，点击<挂载>，弹出“挂载实例”对话框。
选择用于挂载的实例，点击<确定>，完成该实例的挂载，此时磁盘“状态”变更为“已挂载”。

格式化磁盘

CDS磁盘是块设备，使用前您需要对磁盘进行格式化，对磁盘分区并创建文件系统。Linux和Windows系统下格式化磁盘的方式参见如下：

Linux

查看CDS磁盘。

a.在没有分区和格式化CDS磁盘之前，执行df -h命令无法查看到CDS磁盘

b.执行fdisk -l查看，红色框为CDS磁盘初始化前的信息。如下图所示。
对CDS磁盘进行分区。

通过两种方式对CDS磁盘进行分区，fdisk 和 parted 方式。fdisk 的分区格式是 MBR，只能支持 2TB 以下的磁盘分区；如果磁盘超过 2TB，推荐 parted 进行分区操作。

使用 fdisk 分区

使用 fdisk 对数据盘进行分区，执行命令 fdisk /dev/vdb。根据提示，依次操作：
a.输入n，回车。

b.输入p，回车。

c.输入1，3次回车。

d.输入wq后，回车,开始创建分区。

使用 parted 分区

使用 parted 对数据盘进行分区，执行命令 parted /dev/vdb。根据提示，依次操作如下：

a.输入 mklabel gpt，如果有提示，输入 Y，回车。

b.mkpart primary 0 -1，如果有提示，输入 I，回车。

c.输入 quit，回车，退出 parted。
查看新分区。

执行命令fdisk -l，可以查看新的分区vdb1建立完成。
格式化新分区。

假设格式化为“ext4”格式，则输入命令mkfs.ext4 /dev/vdb1，格式化的时间长短根据CDS磁盘大小变化，CDS磁盘越大，格式化时间越长。
添加新分区信息。

a.执行命令echo '/dev/vdb1 /mnt ext4 defaults 0 0' >> /etc/fstab写入新分区信息。

说明：如果需要把CDS磁盘单独挂载到某个目录，比如单独用来存放文件，可以修改以上命令中的/mnt部分。

b.执行cat /etc/fstab命令查看，出现下图信息表示写入新分区成功。
挂载新分区。

a.执行命令mount -a查看挂载新分区。

b.执行命令df -h查看挂载情况，如果出现分区信息，表示新分区挂载成功。

Windows

登录Windows主机后，点击左下角的“服务器管理器”，弹出“服务器管理器”窗口。
在“磁盘1”区域，点击右键，选择“联机”。
在“磁盘1”区域，点击右键，选择“初始化磁盘”。
在弹出的“初始化磁盘”，点击<确定>，完成磁盘1的初始化。
在“磁盘1”右侧区域，点击右键，选择“新建简单卷”。
在弹出的“新建简单卷向导”窗口，点击<下一步>。
设置简单卷的大小，即分区的大小；默认会选择所有剩余空间。用户可以根据需要，指定分区大小，选择<下一步>。
设置驱动器号，默认顺序号顺延，点击<下一步>。
格式化分区，默认勾选了“执行快速格式化”，选择<下一步>。
点击<完成>，系统自动完成新分区的设置。

卸载CDS磁盘

前提条件

卸载数据盘时候，需要注意：

在 Windows 操作系统下，为了保证数据完整性，建议您暂停对该磁盘的所有文件系统的读写操作。登录Windows系统，在“管理工具>计算机管理”中，将要卸载磁盘进行脱机。
在 Linux 操作系统下，您需要登录实例中对该磁盘进行umount命令行操作，命令执行成功后再进入控制台对磁盘进行卸载操作。

您可以选择从实例入口进行卸载，或从磁盘入口进行卸载，两种操作没有区别，选择任意一种方式，下面分别进行介绍:

方法一：

选择“产品服务>云服务器 BCC>磁盘”，进入“CDS磁盘列表”页面。
选中需卸载的CDS磁盘，点击<卸载>，弹出“卸载实例”对话框。
点击<确定>，完成实例的卸载。

方法二：

点击“产品服务>云服务器 BCC>磁盘”，进入“CDS磁盘列表”页面。
点击CDS磁盘名称，进入该CDS磁盘详请页面。
点击<卸载>，即可进行卸载。

注意：

只有按需付费的CDS磁盘才能释放，包年包月的磁盘不支持释放。

扩容CDS磁盘

随着业务的增长，您的磁盘容量可能无法满足数据存储的需要，这时您可以在原有磁盘容量基础上，扩充到您想要的目标容量。扩容磁盘后，之前磁盘上的数据仍会保留。

说明：

目前在bj、su、gz region都支持在线扩容CDS磁盘，即在无需卸载磁盘的前提下，可直接在线扩容。

扩容最大不能超过该类磁盘的上限，最小不能小于当前磁盘的容量。

建议用户在扩容磁盘之前先创建磁盘快照，用于数据备份

Linux

扩容生效之后的磁盘，仍然需要用户手动去扩展存储空间。

扩容分区前，建议用户创建一个快照。具体请参考创建快照。
扩容分区前，确认原CDS磁盘是通过fdisk方式新建分区，否则无法按照以下操作步骤完成扩容。fdisk方式创建分区的详细操作请参见创建文件系统

下文以 CentOS 6.5 x86_64 (64bit)系统为例，其余 Linux 系统类似，以5G容量扩充到10G为例。

操作步骤

在控制台将CDS 挂载到BCC 实例，具体请参考挂载CDS磁盘。
登录BCC实例，具体参考使用客户端登录云服务器或使用VNC远程登录云服务器。
查看分区大小。

df -hl
Filesystem Size Used Avail Use% Mounted on
/dev/vda1 20G 1.2G 18G 7% /
tmpfs 499M 0 499M 0% /dev/shm
/dev/vdb1 5.0G 138M 4.6G 3% /mnt
卸载文件系统

umount /mnt
在console中卸载CDS磁盘，参考卸载CDS磁盘进行卸载。
在磁盘列表页面的“操作”列，选择“更多操作>扩容”，进入确认订单页。
“变更配置”，选择要扩容到的容量，点击<下一步>，确认订单。
支付并确认付款，如果显示“开通成功”，说明完成扩容。
在控制台将CDS挂载到BCC实例，具体操作请参考挂载CDS磁盘。

扩容生效之后的磁盘，仍然需要用户手动去扩展存储空间。

扩展存储空间

查看扩展后的CDS卷的大小。

cat /proc/partitions
major minor #blocks name
253 0 20971520 vda
253 1 20970272 vda1
253 16 10485760 vdb
253 17 5242576 vdb1
挂载文件系统

mount /dev/vdb1 /mnt
查看分区大小，分区大小保持不变。

df –hl
Filesystem Size Used Avail Use% Mounted on
/dev/vda1 20G 1.2G 18G 7% /
tmpfs 499M 0 499M 0% /dev/shm
/dev/vdb1 5.0G 138M 4.6G 3% /mnt
调整分区大小

umount /mnt
fdisk /dev/vdb
d，回车
p，回车
n，回车
p，回车
1，3次回车
wq，回车
检查文件系统。

e2fsck -f /dev/vdb1
调整文件系统的大小。

resize2fs /dev/vdb1
查看调整后的分区大小。

cat /proc/partitions
将分区mount到mnt下。

mount /dev/vdb1 /mnt
查看调整过文件系统后的分区大小。

df –hl
Filesystem Size Used Avail Use% Mounted on
/dev/vda1 20G 1.2G 18G 7% /
tmpfs 499M 0 499M 0% /dev/shm
/dev/vdb1 9.9G 140M 9.3G 2% /mnt

Windows

以 Windows Server 2008 R2 x86_64 (64bit) 中文版为例，其余 Windows 版本类似。

应用场景一：假设原来的磁盘分区25G有数据，保留原来分区的数据，将该分区扩容到50G

操作步骤：

登录Windows主机后，点击开始，选择“管理”弹出“服务器管理器”。
选择左侧导航栏的“存储>磁盘管理”。
在磁盘1选择右键，点击脱机。
在console中卸载CDS磁盘，具体参考卸载CDS磁盘进行卸载。
在管理控制台“操作”列，选择“更多操作>扩容”，扩容CDS卷到50G，进入确认订单页。
“变更配置”，选择要扩容到的容量，点击<下一步>，确认订单。
支付并确认付款，如果显示“开通成功”，说明完成扩容。
在控制台将CDS挂载到BCC实例，具体操作请参考挂载CDS磁盘。

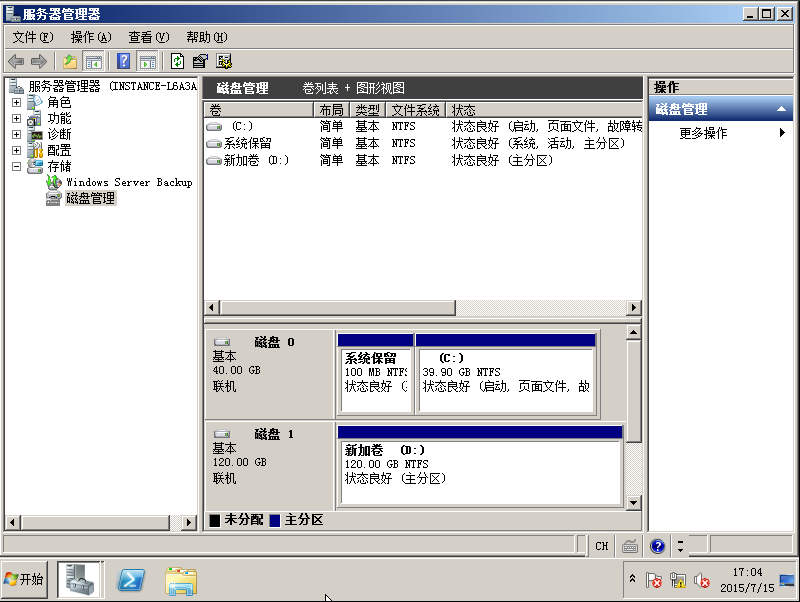

选择左侧导航栏的“存储>磁盘管理”，在磁盘1选择右键，单击“联机”。
右击 D 盘，然后选择扩展卷。

说明：原有数据不会丢失。
一直点击<下一步>完成扩容。

应用场景二：假设原来的磁盘分区110G有数据，保留原来分区，新建10G的分区。

操作步骤：

登录Windows主机后，点击开始，选择“管理”弹出“服务器管理器”。
选择左侧导航栏的“存储>磁盘管理”。
在磁盘1选择右键，点击脱机。
在console中卸载CDS磁盘，具体参考卸载CDS磁盘进行卸载。
在管理控制台“操作”列，选择“更多操作>扩容”，扩容CDS卷到120G，进入确认订单页。
在控制台将CDS挂载到BCC实例，具体操作请参考挂载CDS磁盘。
选择左侧导航栏的“存储>磁盘管理”。

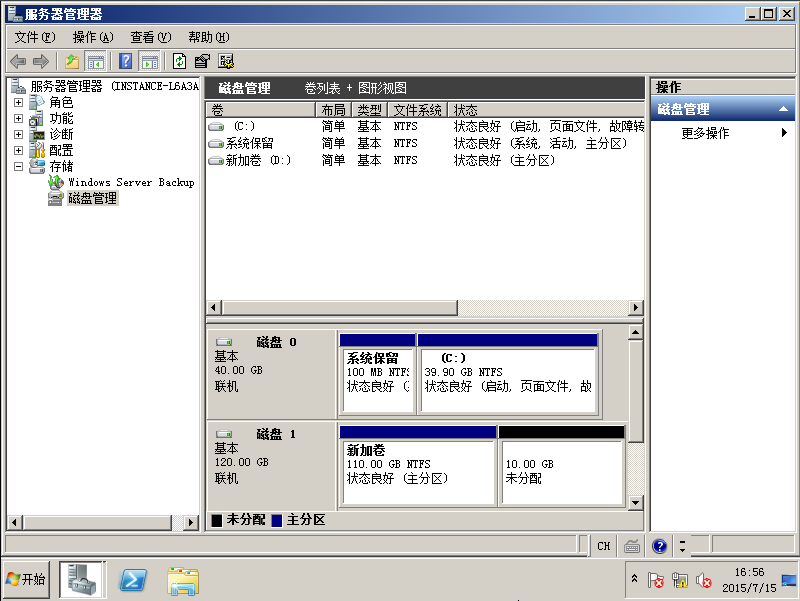

在10.00GB未分配区域，点击右键选择“新建简单卷”。
继续点击<下一步>，完成新分区的创建。

应用场景三：假设用户需要删除原来的磁盘分区120G，新建130G的分区。

操作步骤：

登录Windows主机后，点击开始，选择“管理”弹出“服务器管理器”。
选择左侧导航栏的“存储>磁盘管理”。
在磁盘1选择右键，点击脱机。
在console中卸载CDS磁盘，具体参考卸载CDS磁盘进行卸载。
在管理控制台“操作”列，选择“更多操作>扩容”，扩容CDS卷到130G，进入确认订单页。
在控制台将CDS挂载到BCC实例，具体操作请参考挂载CDS磁盘。
选择左侧导航栏的“存储>磁盘管理”，在磁盘1选择右键，单击“联机”。
将原来120G的卷删除，在120.00GB点击右键，选择“删除卷”。
在130G未分配区域点击右键，选择“新建简单卷”。
一直点击<下一步>，完成130G新分区的创建。

续费CDS磁盘

当采用“包月包年”付费方式的 CDS 实例到期后，会自动停服。到期后七天内自动关闭并保留数据，同时给用户发送续费通知。续费后，系统将自动恢复原服务的使用。当到期超过七天，CDS 数据资源将被清除，无法恢复。用户需要重新购买服务。

百度智能云提供两种续费方式，自动续费和人工续费。

自动续费

预付费业务的用户，为了便于节省您的操作时间，并且避免服务到期时由于遗忘续费而导致服务被停止，建议您开通自动续费业务。自动续费定时为您的云资源进行续费，在实例到期前7天进行自动续费扣款，续费成功或失败都给予短信和邮件提醒。

请注意下列详情说明，可能与您的业务相关：

开通自动续费业务，需要保证您的账户余额充足。
如果到期前7天由于账户余额不足导致自动续费失败，系统会在到期前3天再次进行自动续费扣款。如果扣款成功，则完成本周期内的自动续费业务；如果扣款失败，会在到期前1天再次扣款。
到期后，业务会自动停服，业务停服至保留资源期间不会自动续费，用户需要人工续费。
在一个周期内如果您已经对资源进行人工续费，自动续费将不再执行。
